一、hdcvi双绞线传输-应用背景
在传统标清设备向高清设备升级的过程中，hdcvi技术具备天然的优势，能够复用原有的线路，用简单、经济、快捷的方式实现整个系统的改造；
在实际工程中，工程线缆安防使用75-3类规格以上的同轴线缆，面对诸多使用双绞线传输模拟视频的项目，大华hdcvi技术再次大突破——双绞线上实现快速高清改造！
二、hdcvi双绞线传输-应用案例
应用现场

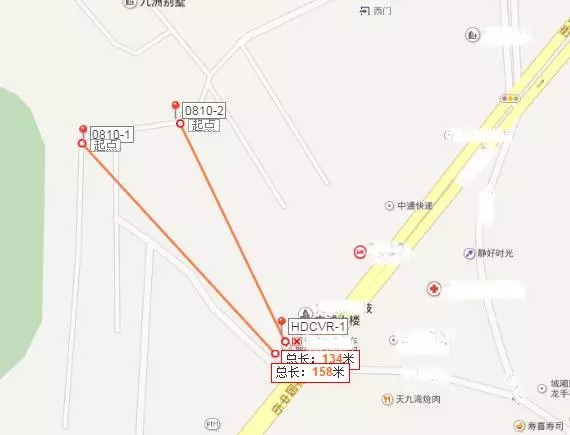

始建于2012年的一套cctv监控系统，前端模拟标清摄像机，后端模拟dvr，线路穿插于小区之间，地下埋线、空中架线，线路交叉，一条双绞线传输4路模拟标清视频，前端点位到后端录像机直线距离150米左右，实际架线距离200~300米！
什么样的高清改造方案安防便捷？
pg电子试玩的解决方案

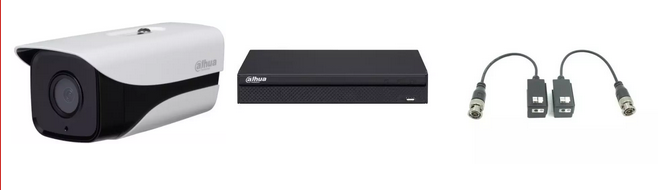

采用大华hdcvi双绞线传输方案，定点更换hdcvi摄像机、双绞线传输器（utp转换器）、hcvr录像机，复用原双绞线线路。
前端：大华hdcvi星光系列，dh-hac-hfw2208m-i1，dh-hac-hfw2208m-i2，dh-hac-hfw2208m-i4；
后端：大华hcvr，dh-hcvr7216a-v4；
传输器：大华pfm800，单路无源双绞线视频传输器；
线缆：项目老旧8芯网线，2*4组双绞线
效果展示
两小时内完成前后端点位的设备更换及调试，简单、易用，施工成本大大缩减。

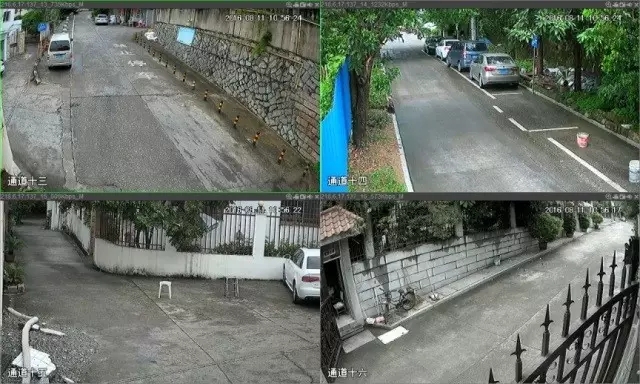

1路200米双绞线（8芯网线），传输4路1080p摄像机效果

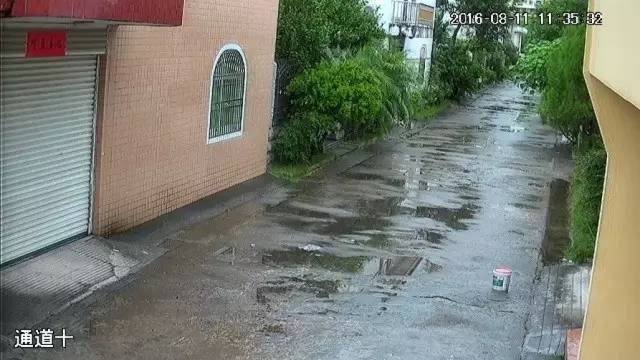

1路360米双绞线，传输1路720p摄像机效果
客户反馈
短短几个小时，普通操作工仅通过更换前端摄像机和后端存储设备，即实现传统标清迈向高清的改造；整个过程技术要求低、人工投入少、工程周期大幅缩短。
三、hdcvi双绞线传输-理论分析

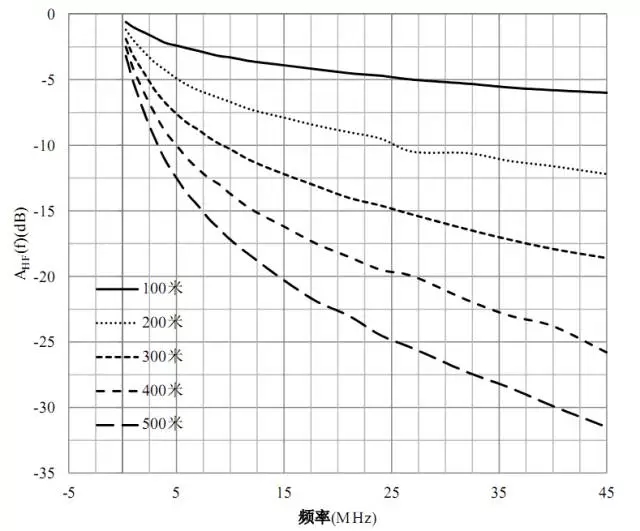

双绞线传输特性
同轴线的传输特性
补偿后的传输特性
传统安防中使用的75-3类同轴线的传输特性曲线：（上1)随着信号频率的增加，同轴线越长，信号衰减越大；后端录像机可以通过改变不同信号的增益，来做到对衰减后的信号进行补偿，安防终得到的理想传输特性(上2），保证不同长度的线缆，输出的图像效果一致。
双绞线远距离传输具有一定技术难度，因为随着传输距离的增加，双绞线的衰减远大于相同长度同轴线，后端补偿难度很大，往往会出现图像重影、虚影等问题，甚至出现图像抖动、扭曲等异常。
大华hdcvi技术通过长期的技术积累，在整个cvi系统上对双绞线传输做了一系列优化，采用大华hdcvi特有均衡安防技术，设置特定的hcvr双绞线补偿模式，使用优化的无源双绞线视频传输器等，使得cvi系统图像安防终效果在双绞线传输上得到极大的改善！
四、hdcvi双绞线传输-注意事项

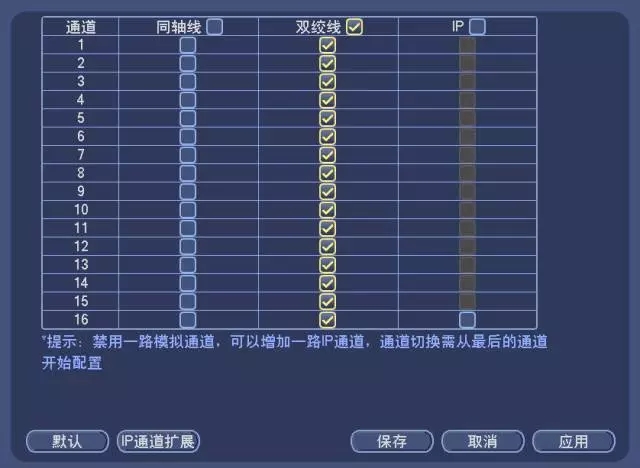

1．hcvr选项中通道类型需选为“双绞线”类型
进入“系统菜单”-》“摄像头”-》“通道类型”-》勾选“双绞线”
2．双绞线转换器utp建议选用大华安防型号，尤其是utp的质量好坏，对整个线路的均衡补偿影响较大，从而影响终端图像显示效果。
3．双绞线传输距离：1080p需控制在200米以内，720p需控制在400米以内。
4．如个别超长距离或者接触不良的双绞线，导致输出的图像色彩异常、明显重影等现象，可手动调节hcvr的“图像均衡”，以及摄像机的色彩饱和度来平衡图像效果。
5．双绞线传输，个别通道若出现通道间串扰、彩条问题，可使用大华模拟高清抗安防-pfm791 改善图像质量。
6．一根线一般有4对双绞线，理论上可以传输4路，工程施工中，建议使用3路，1路备用。
让高清变得 更简单！
