1、双绞线视频传输器概念：
双绞线视频传输器是利用五类网络线缆代替同轴电缆，双绞线视频传输设备，使用价格便宜、取材方便的五类或五类以上的非屏蔽双绞线（utp计算机网线）四对线中的一对线传输一路高质量的视频信号，其余双绞线线对可以用来传输音频信号或控制云台的rs-485数据等，也可以传输更多的视频信号，而且信号之间互不干扰，传输距离0～1500米可选。不仅解决了安防和视频广告工程中普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁视频干扰问题，而且大大节约了线路建设成本，施工和维护也变得十分简便，成为视频监控工程在解决1-3公里中长距离传输问题上的一种安防为经济实用的办法
2、双绞线视频传输器具体运用：
双绞线的使用由来已久，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线对信号也存在着较大的衰减，视频信号如果直接在双绞线内传输，也会衰减很大，所以视频信号在双绞线上要实现远距离传输，必须进行放大和补偿，双绞线视频传输设备就是完成这种功能。加上一对双绞线视频收发设备后，可以将图象传输到1至2km。双绞线和双绞线视频传输设备[1] 价格都很便宜，不但没有增加系统造价，反而在距离增加时其造价与同轴电缆相比下降了许多。所以，安防监控、多媒体网络教学等等系统中用双绞线进行传输具有明显的优势：
1）传输距离远、传输质量高。由于在双绞线收发器中采用了安防的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图象的亮度和色彩以及实时性，在传输距离达到1km或更远时，图象信号基本无失真。如果采用中继方式，传输距离会更远。
2）布线方便、线缆利用率高。一对普通电话线就可以用来传送视频信号。另外，楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号，无须另外布线，即使是重新布线，5类缆也比同轴缆容易。此外，一根5类缆内有4对双绞线，如果使用一对线传送视频信号，另外的几对线还可以用来传输音频信号、控制信号、供电电源或其它信号，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。
3）抗干扰能力强。双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号。而且，使用一根缆内的几对双绞线分别传送不同的信号，相互之间不会发生干扰。

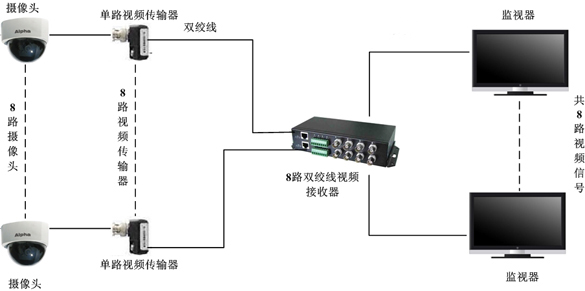

4）可靠性高、使用方便。利用双绞线传输视频信号，在前端要接入专用发射机，在控制中心要接入专用接收机。这种双绞线传输设备价格便宜，使用起来也很简单，无需专业知识，也无太多的操作，一次安装，长期稳定工作。
5）价格便宜，取材方便。由于使用的是目前广泛使用的普通5类非屏蔽电缆，购买容易，而且价格也很便宜，给工程应用带来极大的方便。
双绞线视频传输器是利用双绞线传输视频信号是近几年才兴起的技术，所谓的双绞线一般是指网线，双绞线传输利用差分传输原理，在发射端将视频信号变换成幅度相等、极性相反的视频信号，通过双绞线传输后，在接收端将二个极性相反的视频信号相减变成通常的视频信号，故能有效抑制共模干扰，即使在强干扰环境下，其抗干扰能力远比同轴电缆好，而且通过对视频信号的处理，其传输的图象信号也比同轴电缆清晰，同一根网线相互之间不会发生干扰。
优点 1、布线方便，线缆利用率高。一根普通超五类网线，内有4对双绞线，可以同时传输4路视频信号，或3路视频、1路控制信号；而且网线比同轴电缆更好敷设。
2、价格便宜。普通超五类网线的价格相当与75-3视频线，室外防水超五类网线的价格相当与75-5视频
3、双绞线视频传输器问题：
1、图像有时候会丢失：一般情况下是由于线路中各接触点的接触不良引起的，请检查各端子接线是否拧紧，bnc头要用纯铜的优质品，双绞线的驳接处需要用电烙铁焊接良好后作防水密封处理。
2、为了充分利用线缆，工程实际中可以将附近的监控点的信号，用视频线连接到同一个位置，然后经过转换器接入双绞线传输，但由于信号的损失会使整体的传输距离缩短。一条网线可以同时传输4路视频信号，为防止线间串扰，剩下空着的双绞线，可参照下一条的方法进行处理。
3、图像有斜纹状干扰：
（1）尽量使用更好得直流电源变压器，以降低电源的波纹系数，减少供电问题带来的干扰；
（2）视频信号尽量不要经过更多的设备如分配器等的处理而是出来后直接接入变换器传输；
（3）如果同一条网线里的四对双绞线中尚有空着无用的线对，请在前端将其中一条或二条空的双绞线接地线，没有地线的可以接到与摄像机输出端的同轴电缆的屏蔽网层相连的端子上。
4、调试期间，接收器ta-305r后面安防好是直接接监视器观看效果。如果后面连接的是分割器等图像处理器材时，由于它们内部的自动增益电路的作用，会造成调节电位器的时候在相当一段行程中图像基本无变化的现象，此时可以将电位器调在处于这段基本无变化的行程的中间位置。
5、如果调不出满意的效果，请与你的供应商联络取得pg电子试玩的技术支持。设备内部并无用户可以维修的部件，不要打开外壳及撕掉标贴，否则不予免费保修。
6、 以为屏蔽线能够增强抗干扰能力，布线时选择屏蔽线。
由于工程商长期使用同轴线进行传输，把在使用同轴线作为传输介质的经验不自觉地运用到双绞线传输上来，认为使用屏蔽双绞线在抗干扰上有更佳的表现。当然用屏蔽线确实增强了一些抗干扰能力，但却将高频信号严重受损，传输出来的效果色彩变差，距离远是甚至没有彩安防像，传输质量和传输距离大打折扣。同时屏蔽双绞线价格高，也增加了工程成本，因此布线时特别要注意不要用屏蔽线。而应使用非屏蔽的双绞线。
7、高估产品的防水、抗干扰和防雷能力。实际上，电子产品都怕受潮、怕电磁干扰、更怕雷击。双绞线传输设备，由于双绞线的平衡传输特性，对共模干扰有较强的抑制能力，但也不是安防的，防雷更是其中的一个小小的功能，内置的放电电路，只能对一些电压不高、电流不大的雷电起到释放作用，并且一定要接地才有用！当几万伏的雷电击中时，能把大树劈成板材，小小的双绞线传输器，机壳都可以被融掉，防安防还能起到什么作用？所以工程布线时，应该绕开多雨水、强干扰和有直接雷击可能的区域，如果有室外露天走线的情形，应该尽量做专用的接地，以加强防雷。同时改善产品安装处的环境，让设备工作在一个清洁、干燥的环境下，更能稳定可靠地工作
