双绞线传输器接线方法及优点【图文教程】

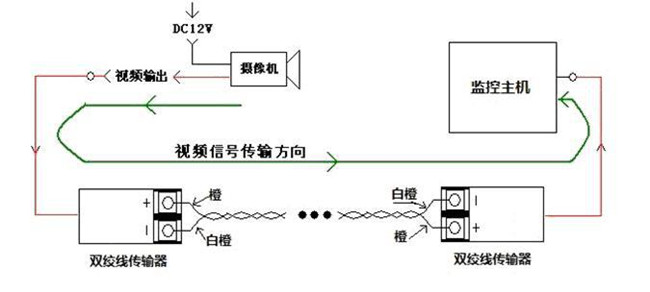

双绞线传输器接线示意图：
双绞线传输器使用说明：
1、如图所示：本双绞线传输器配对使用，不分发射端和接收端。在摄像机端和主机接收端各接一个传输器。分别将传输器带有bnc头的一端接在摄像机的视频输出端和主机端，然后，将一对双绞线分好颜色后分别按照正负极接在传输器的“ ”“—”端子上，接线时一定注意接收端和发射端连接双绞线是有严格的正负极之分的。
2、只能使用非屏蔽双绞线（网线）。
使用双绞线传输器的优点：
1、降低布线成本
传统的监控工程一般采用syv系列同轴电缆（视频线）布线，一根视频线只能同时传输一路信号；而采用网线布线可同时传输四路信号（网线内的4对双绞线可同时使用，且信号互不影响）。使用双绞线布线提高了布线速度，大大降低了布线成本。
2、适应于综合布线
一根网线内有4个双绞线对，可以同时传输4路视频图像，4对双绞线中的1对传送视频信号，其余的还可以传输音频信号、控制信号、电源等，提高了电缆的利用率，减少了各种信号单独布线带来的麻烦，降低了同轴电缆布线困难、占用管道资源多的缺点，使综合布线的种类更趋统一化。
3、抗干扰程度高，图像更清晰
双绞线能有效地抑制共模干扰，即使在强干扰环境下，双绞线也能传送很好的图像信号。电梯、机房等处存在的干扰，周围环境的各种干扰，双绞线都能有效地将其抑制。
双绞线（网线）的选择（重点）:
用好的网线和不好的网线所传输的图像质量有天壤之别，故应慎重选择。
可用万用表测量其好与坏。
好的网线单股测量每10米应小于1欧姆，市场上的网线一般300米每箱，测量此网线时，4对（共8根）绞线中的任何一根的阻值都应小于30欧姆。
一般情况下，阻值在40欧姆以内的网线都可使用。大于这个数值的虽然可以使用，但传输距离和效果上将大打折扣。
