同轴电缆属于屏蔽导体，因此可以支持千兆赫以上的频率。正因为信号经由中央导线传送，而外层屏蔽则连接地线，所以同轴电缆被视为“非平衡”的线路系统。无屏蔽双绞线则将输入信号分为两部分，利用两对拥有相同接地阻抗的双绞线驱动信号，因此属于“平衡”线路系统。我们的标准视频系统可以改用无屏蔽双绞线，取代一向普遍采用的同轴电缆，但系统的线路配置需要重新设计，将信源的线路由“平衡”线路改为“非平衡”的设计，或将线路由“非平衡”改为“平衡”。要修改设计，我们便需要采用两个“平衡 -- 非平衡”转换器。我们可以采用特定的装置或电路作为“平衡 -- 非平衡”转换器，连接 bnc 连接器及电缆两端的。若采用这个设计， 输入信号在驱动系统所产生的 75 欧阻抗便可以改为 100 欧，而单端模式也可改为差分模式。同样道理，经由 100 欧阻抗线路传输的差分信号也可重新转回单端信号，令信号在接收系统上只产生 75欧 阻抗。目前市场有多种不同的“平衡-- 非平衡”
转换器可供选择，其中包括有源与无源转换器。很多无源转换器其实只是匹配变压器，传送低频信号时性能表现较差，而且以直流电传送时尤为明显。有源转换器是较佳的选择。为什么不采用屏蔽双绞线：因为屏蔽双绞线的分布电容大，不适合传输直流模拟信号，这里我们在后面细节部分开讲。
双绞线传输器的基本原理：单端信号—差分信号—双绞线--差分信号—单端信号。
无论是有源传输器还是无源传输器都是这个原理。

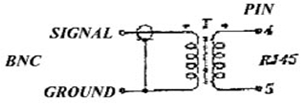

下图为无源双绞线传输器图：
实际上这个传输器就是一个电感线圈做匹配阻抗。简单的完成了不平衡-平衡的转换或者说从平衡-不平衡的转换。这里不做更多的讲解。

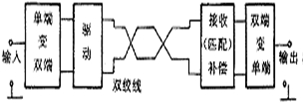

下图为有源双绞线传输器图：
有源传输器是转换的一种，还有一种为：单端信号放大，然后采用无源变压器做阻抗匹配，接收器用无源变压器做匹配接收，变单端信号以后再把信号放大方式。2 种方式市场面上都有采用的。但是基本双绞线视频传输器的原理是不会变的，就是平衡-不平衡的转换。双绞线视频传输器的组成应该包括视频处理和电
源处理2 个部分。
