1． 双绞线视频传输器分类
主要分为：有源和无源2 种。无源即用变压器做阻抗匹配。有源我们在下面详细介绍。
2． 双绞线视频传输器防雷防静电
双绞线视频传输器的防雷和防静电处理是传输器组成中的重中之重，刚开始的时候很多厂家没有注意这方面，导致返修率过高，返修的过高已经影响到客户选用该产品的信心。目前很多厂家采用不同的防雷方式，但是主要方式就是过压过流和静电防护。 过压防护有陶瓷放电管/玻璃放电管等，过流采用ptc 自恢复保险丝或用大功率电阻代替。瞬态浪涌吸收器件（防静电）用tvs 或者半导体瞬态浪涌吸收器件元件。
2．1．半导体瞬态浪涌吸收器

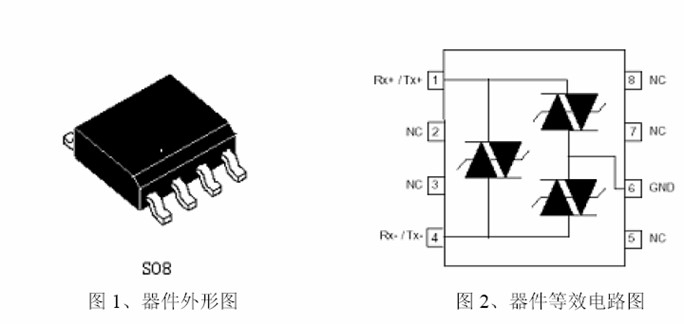

下图为so8 封装半导体瞬态浪涌吸收器件，等效于3 个独立防护

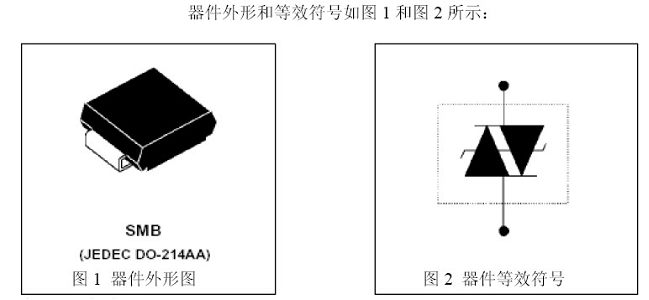

上图为单个半导体瞬态浪涌吸收器件
tvs 这里不做讲解，因为一般的tvs 分布电容都在1000pf以上，低电容的tvs分布电容也有50p以上，进口的低电容tvs 大概是10p 左右，这里我们都经过电容分布测试，得出的具体数据。半导体元件的分布电容大概是5p。因为分布电容高，直接影响视频信号衰减，这里也就是为什么不采用屏蔽双绞线的原因，选择合适的防雷元件对信号处理也就很重要。虽然半导体价格比tvs（瞬变二极管）价格高出几倍，但是还是值得采用。
2．2．过压元件：陶瓷气体放电管和玻璃放电管

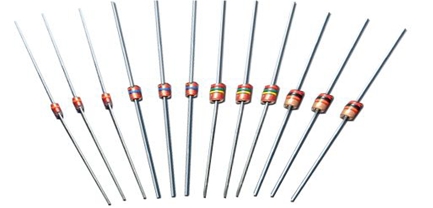

上图为玻璃放电管

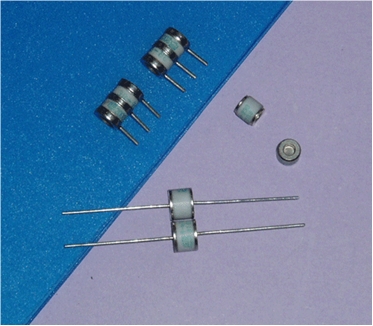

上图为陶瓷气体放电管
玻璃放电管和陶瓷气体放电管主要是流通量和反应速度不同，各有优点，但是其分布电容大多在10pf 左右。玻璃放电管反应速度快，但是流通量小。陶瓷气体放电管刚好相反。玻璃放电管价格比陶瓷放电管价格要便宜，陶瓷放电管里，2r 的
价格比3r 的价格要低很多。从价格上来说玻璃<2r 陶瓷<3r 陶瓷。
2．3．过流元件：ptc 自恢复保险丝

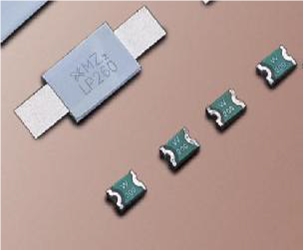

自恢复保险丝外观
上-插件 下-贴片
过流元件在电脑usb 口上也用的比较多，只是大家没有注意而已。自恢复保险丝在电流过大的时候，就会自动断开，在温度恢复时会自动通路，以达到保护的作用。也可以用普通金属氧化膜电阻。
2．4．采用的方式
目前市场上的防雷方式多种，我下面列举几个
① 陶瓷放电管—自恢复保险丝—半导体
② 玻璃放电管--普通金属氧化膜电阻—半导体
③ 陶瓷放电管—普通金属氧化膜电阻—半导体
④ 玻璃放电管—自恢复保险丝—tvs
⑤ tvs--普通金属氧化膜电阻
⑥ tvs（有厂家这么采用，就用几个tvs）
现在的厂家多数采用2 或3 模式，成本来说有个中间平衡。以上排列就是成本从高到低排列。这里需要了解的是防雷的好坏，对于双绞线传输器以后在使用中的返修率起着决定性作用。我们需要知道的是：没有好的防雷，返修率是很高的，因为一般的ic 对静电是特别的敏感。如果使用过传输器都应该比较了解防雷的重
要。
3．双绞线视频传输器电源处理
一般的主控ic 都使用正负电源供电，我们这里可以就需要电源模块或者自做电源部分来解决，电源防雷也是比较重要，如果有需要还可以加上整流桥，这样对于客户的12v 电源接错问题就可以解决，无论客户12v 接头上怎么接，都通过整流桥，而不会反接，这个对电源反接错很重要。电源上面也需要家压敏电阻或者tvs来嵌位首级输入电压。后面的稳压都采用三端稳压来解决ic 的输入电压，用三端稳压来控制。这里需要知道：整流桥是为了反接错，毕竟目前直接使用交流12/24v的还是比较少。 有需要还可以加串个自恢复保险丝。
4．双绞线视频传输器视频处理
视频线路上的元件都要采用低电容元件，进入主控ic 的电压不超过5v，5v 对于ic 来说是安全电压。视频处理可以采用1 块ic 处理（专用ic），也可以采用多块ic 来处理视频，前后级分离，就是采用平衡-不平衡转换ic 和视频放大ic 各一片，目前多数使用的是专用ic 来，这样能安防大程度上来解决问题，电路相对简单，但是频率补偿方面需要对着示波器或其他仪器来调试。
标准彩条信号示波器图片：
5．双绞线视频传输器的选择
① 防雷性能
② 视频效果
③ 外观和材料选择
防雷性能是安防的，如果不采用任何防雷元件，那么视频效果肯定比加了防雷元件的视频效果要高出不少。无源产品不在我们的选择范围内。
6． 双绞线视频传输器的应用
双绞线视频传输器可以应用范围比较广阔，基本上没有特殊要求的场所都可以使用，电磁负责的发电厂，干扰严重的水泥厂等都已经大规模的使用。在不利于布线的情况下也可以利用数据网络多余的2 对线。相对于同轴线传输，成本较低。
传输距离也可以达到1200m。虽然市场上有很多的无源转换器和标称2800m 的传输器，但是实用价值不高，我们标称的1200m，都是在标准线标准测试下所能达到的保守距离。实验室和现场环境差别大，如果标称过长，万一现场达不到要求，反而会使客户对产品产生不信任感。
